储能EMS能量管理系统
储能技术是构建能源互联网,促进能源新业态发展的核心基础,未来三大新兴产业——新能源并网、智能电网、电动汽车的发展瓶颈都指向储能技术,市场潜力巨大。
RE-7000储能发电综自系统以变电站监控系统为基础平台,并根据光伏电站特点专门开发,实现对光伏电站内的光伏阵列、汇流箱、逆变器、箱式变压器、升压站、环境监测等系统的全面实时的监测和控制,并为用户展现丰富的用户界面,提供强大的分析处理功能和完善的监测报警机制。功率控制系统可作为高级应用与光伏电站监控系统一体化部署和配置,在提高光伏电站并网可靠性、安全性的同时,大大简化系统架构,降低工程造价。
储能电站监控系统采用三层架构:现地层、间隔层和站控层,现地层设备分散布置在光伏电站各个逆变器小室内,站控层和间隔层设备布置在监控系统主控制楼内的计算机室及主控制室内。以每个逆变器小室为一个发电单元,最新研制的光伏发电单元三合一测控装置可代替传统的箱变测控装置、规约转换器及交换机,具备保护测控、规约转换、数据传输三合一功能,全面实现对箱式变压器、逆变器、汇流箱及发电单元内其它监测装置的监视和控制。同时,发电单元之间通过光纤环网连接,并通过10/100/1000M 以太网上送数据到站控层监控系统。按一体化设计和实现的保护测控装置及结构紧凑的环网网络结构或星形网络结构,使得对发电单元的监控架构更简化,性能更可靠,性价比更高。

产品特点
◆ 按一体化设计和实现的保护测控装置及结构紧凑的环网网络结构或星形网络结构,使得对发电单元的监控网络更简化,性能更可靠,性价比更高;
◆ 全站采用统一数据采集和处理平台,实现升压站区与光伏区数据的无缝集成,全站数据共享,为光伏电站里的光伏阵列、汇流箱、逆变器、箱变、升压站、环境监测等设备提供统一的、全面的实时监测和控制;
◆ 通过对逆变器、汇流箱、光伏组件运行状态的实时监视和故障分析,及时发现和定位发电设备的故障,便于用户快速检修并排除故障,提高发电效率,保障用户的经济效益;
◆ 可集成实现光功率预测、光伏并网控制等高级应用,简化系统架构,降低建设成本,实现数据充分共享和利用,使光伏电站运行更加经济与高效;
◆ 采用分布式数据库架构,实时大容量数据库等关键技术,支持海量数据的接入和处理,符合光伏电站设备数量多,数据量大的特点;
◆ 全站软硬件产品均支持各种国际标准,符合未来发展方向。

产品配置
◆RE-7000 储能发电综自系统监控软件
◆RE-701 数字式线路保护测控装置
◆RE-702 数字式变压器保护测控装置
◆RE-703 数字式电容器保护测控装置
◆RE-706 数字式TV监测及电压并列装置
◆RE-731 数字式频率电压紧急控制装置
◆RE-760 通信服务器
◆RE-761 规约转换器
◆RE-781 母线保护装置
◆RE-782 故障录波装置
……

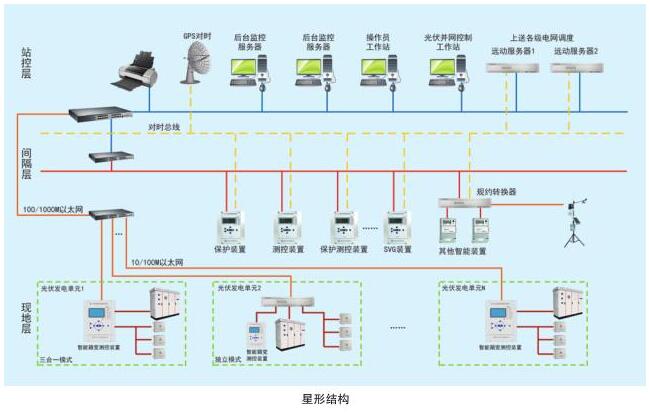

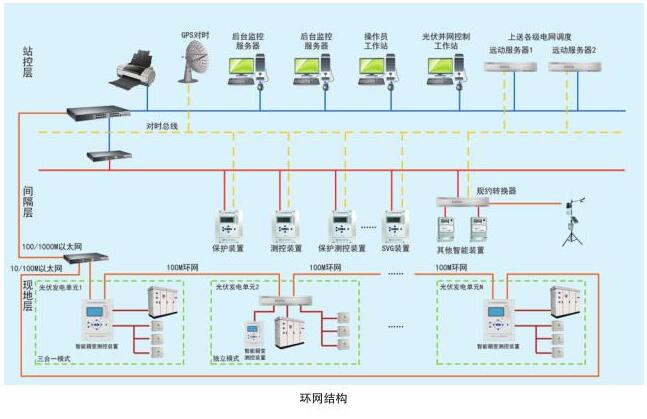

网络结构图


储能技术是构建能源互联网,促进能源新业态发展的核心基础,未来三大新兴产业——新能源并网、智能电网、电动汽车的发展瓶颈都指向储能技术,市场潜力巨大。
RE-7000储能发电综自系统以变电站监控系统为基础平台,并根据光伏电站特点专门开发,实现对光伏电站内的光伏阵列、汇流箱、逆变器、箱式变压器、升压站、环境监测等系统的全面实时的监测和控制,并为用户展现丰富的用户界面,提供强大的分析处理功能和完善的监测报警机制。功率控制系统可作为高级应用与光伏电站监控系统一体化部署和配置,在提高光伏电站并网可靠性、安全性的同时,大大简化系统架构,降低工程造价。
储能电站监控系统采用三层架构:现地层、间隔层和站控层,现地层设备分散布置在光伏电站各个逆变器小室内,站控层和间隔层设备布置在监控系统主控制楼内的计算机室及主控制室内。以每个逆变器小室为一个发电单元,最新研制的光伏发电单元三合一测控装置可代替传统的箱变测控装置、规约转换器及交换机,具备保护测控、规约转换、数据传输三合一功能,全面实现对箱式变压器、逆变器、汇流箱及发电单元内其它监测装置的监视和控制。同时,发电单元之间通过光纤环网连接,并通过10/100/1000M 以太网上送数据到站控层监控系统。按一体化设计和实现的保护测控装置及结构紧凑的环网网络结构或星形网络结构,使得对发电单元的监控架构更简化,性能更可靠,性价比更高。

产品特点
◆ 按一体化设计和实现的保护测控装置及结构紧凑的环网网络结构或星形网络结构,使得对发电单元的监控网络更简化,性能更可靠,性价比更高;
◆ 全站采用统一数据采集和处理平台,实现升压站区与光伏区数据的无缝集成,全站数据共享,为光伏电站里的光伏阵列、汇流箱、逆变器、箱变、升压站、环境监测等设备提供统一的、全面的实时监测和控制;
◆ 通过对逆变器、汇流箱、光伏组件运行状态的实时监视和故障分析,及时发现和定位发电设备的故障,便于用户快速检修并排除故障,提高发电效率,保障用户的经济效益;
◆ 可集成实现光功率预测、光伏并网控制等高级应用,简化系统架构,降低建设成本,实现数据充分共享和利用,使光伏电站运行更加经济与高效;
◆ 采用分布式数据库架构,实时大容量数据库等关键技术,支持海量数据的接入和处理,符合光伏电站设备数量多,数据量大的特点;
◆ 全站软硬件产品均支持各种国际标准,符合未来发展方向。

产品配置
◆RE-7000 储能发电综自系统监控软件
◆RE-701 数字式线路保护测控装置
◆RE-702 数字式变压器保护测控装置
◆RE-703 数字式电容器保护测控装置
◆RE-706 数字式TV监测及电压并列装置
◆RE-731 数字式频率电压紧急控制装置
◆RE-760 通信服务器
◆RE-761 规约转换器
◆RE-781 母线保护装置
◆RE-782 故障录波装置
……

网络结构图
