微电网综自系统解决方案

产品介绍

微网是指由分布式电源、储能装置、能量转换装置、相关负荷和监控、保护装置汇集而成的小型发配电系统，是一个能够实现自我控制、保护和管理的自治系统，既可以与外部电网并网运行，也可以孤立运行。微网系统解决方案采用三层控制保护策略，充分发挥各层次控制保护的特点与优势，实现微网经济、稳定运行。三层控制保护分别为即现地控制层、协调控制层和优化控制层。

现地控制层主要包含风、光、储变流器以及保护装置，当系统发生小的扰动或短路故障时，通过变流器自身的调节或保护的快速动作，能够快速平抑系统波动，恢复稳定供电。

协调控制层主要包含微网控制装置，主要目是微网运行在孤岛状态时，当系统发生大的扰动，微网控制装置通过对各分布式电源的控制模式、参数设置以及负荷的控制，确保电压、频率均维持在允许的范围内，保证微网系统的稳定安全运行。

基于PowerPC平台，研制了达到了毫秒级控制响应速度的微网控制装置，装置继承了成熟的智能变电站技术，采用最新技术与微网运行监控系统，各发电、储能单元控制器通讯，实现对各发电单元的快速控制。

优化控制层主要指微网运行监控系统，其包含微网SCADA、再生能源的数据采集与监视、微网分布式电源发电预测、微网负荷预测、微网优化调度等子系统。该控制层在数据采集与监视控制系统、调度计划、负荷预测等相关系统提供的数据基础上，实现对特定应用进行数据分析、能量预测、负荷管理、优化运行和经济调度等功能，为实现网内能源综合利用效率的最大化提供保障。

产品配置

◆ 实现微网系统的频率电压稳定运行、并网状态与孤岛状态之间的切换；

◆ 采用区域保护控制策略，实现微网故障的快速隔离和切除；

◆ 实行运行监控一体化系统，便于协调和优化控制。

◆ 系统方案优化后可用于高校教学实验系统，就地实验提高对实际现场的认识。

产品特点

◆RE-7000 微电网系统监控软件

◆RE-752 智能箱变测控装置（支持三合一）

◆RE-771 数字式并网接口装置

◆RE-772 数字式防孤岛保护装置

◆RE-773 数字式逆功率监控装置

◆RE-701 数字式线路保护测控装置

◆RE-775 微网控制装置

◆PCS 储能双向变流器

◆RE-702 数字式变压器保护测控装置

◆RE-703 数字式电容器保护测控装置

◆RE-706 数字式TV监测及电压并列装置

◆RE-731 数字式频率电压紧急控制装置

◆RE-760 通信服务器

◆RE-761 规约转换器

◆环境监测仪

……

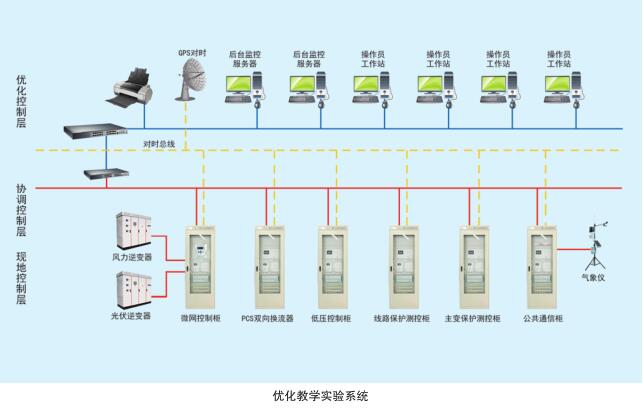

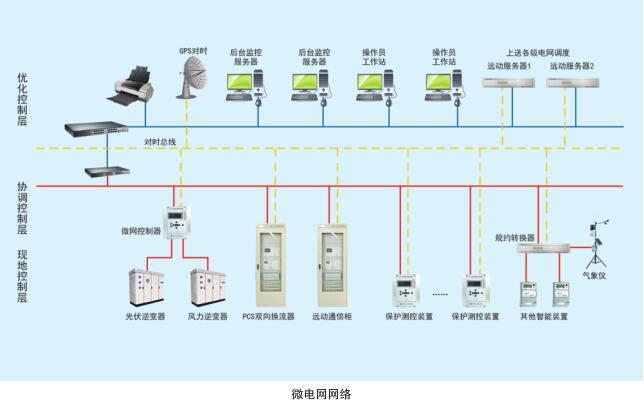

网络结构图
